PLC XG5000 프로그램 다운로드

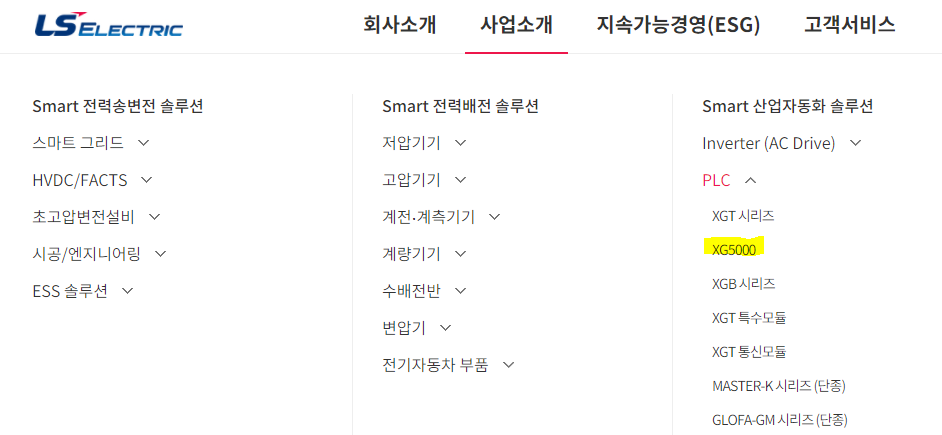

LG ls산전 홈페이지



LS ELECTRIC

[PLC] XG5000 V4.60.3 다운로드



그냥 설치 눌러서 설치하면 된다

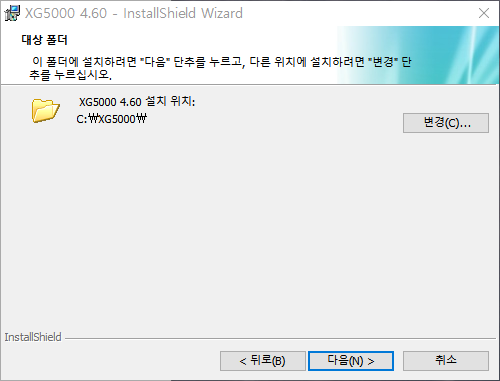

그냥 쭉쭉 다음 눌러서 설치하면 된다

실행 화면

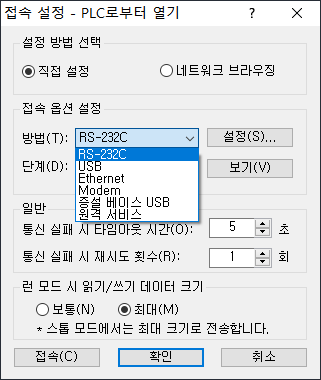

PLC로부터 열기

맨 처음엔 보통 미니 USB나 RS-232C로 접속한다.



미니 usb 케이블

RS-232C





새로운 프로젝트 생성

위와 같이 설정

I/O 파라미터 - PLC 기종 선택

ㅍ

빈 칸에 enter 치면 설명문/레이블을 넣을 수 있다

빈 칸에 F3(입력 버튼)

빈 칸에 F9(출력 코일)

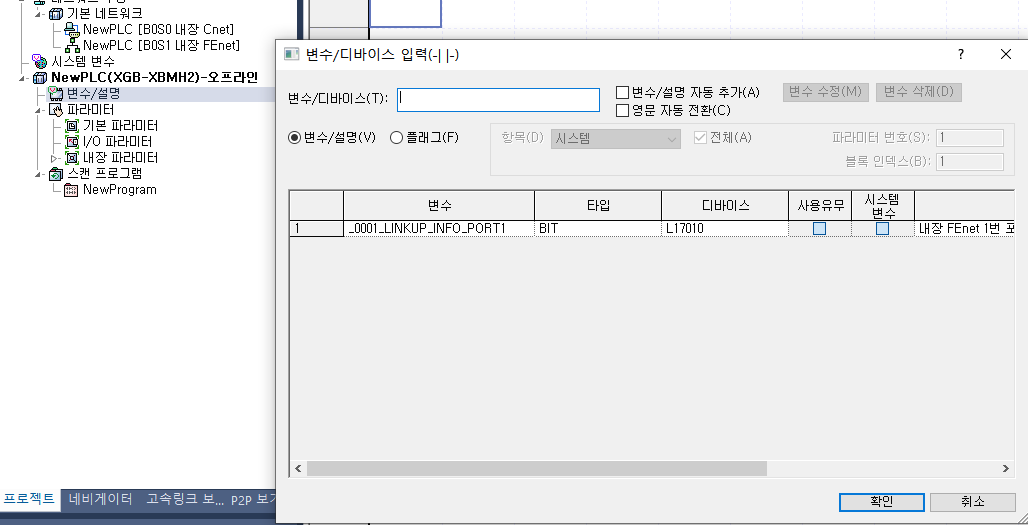

변수/설명에 해당 디바이스의 변수/설명 추가

설정한 변수/설명 확인 가능

여기서 보기 방식 변경 가능

시뮬레이션

여기서 돌릴 수 있음(찾기/바꾸기 밑)

그냥 기다렸다가 이 창 뜨면 확인 눌렀음

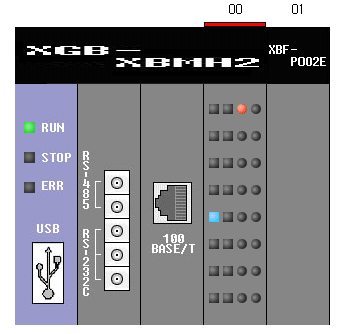

시스템 모니터에서 전원 공급 시뮬레이션 가능

껐다 켰다 가능(파란 네모가 P00000(푸쉬버튼) / 빨간 동그라미가 P00020(램프1))

자기유지

푸쉬버튼 밑에 램프1(P00020) 추가

푸쉬버튼을 꺼도 램프가 유지됨

자기유지 끄기

P0과 P20 사이에 b접점 푸쉬버튼2 추가



P 뒤의 숫자는 어떻게 알고 지정하는가?

I/O 파라미터에서 확인할 수 있다. 해당 슬롯의 입력 정보, 출력 정보란에 나와있다. 모듈 추가시에도 이렇게 확인하면 된다.

현재 상태에선 슬롯 0번의 경우 입력은 P0~PF, 출력은 P20~P2F까지 쓸 수 있음을 알 수 있다.

(위의 00, 01이 슬롯 번호)



변수 설정

변수 설정은 보통 엑셀에서 한다. 엑셀에서 한 걸 복사+붙여넣기 하는 식이다.



인터록 회로

먼저 둘다 켜지게 만들기(똑같은 레더도(Ladder)를 복붙하고 버튼이랑 램프 추가)



런 중 수정(실시간 수정)

기계를 세우지 않고 프로그래밍 할 수 있다.

현장에서는 위험하니 주의해야한다.(기계 오작동 발생할 수 있음)

온라인 - 런 중 수정 시작

시작하면 화면이 파란색으로 변하고 실시간으로 수정할 수 있다.

시작하고 수정했으면 런 중 수정 쓰기를 잊지 말자.



인터록 회로로 만들기(둘 중 하나만 켜지게 만들기)

위의 회로에 램프2, 밑의 회로에 램프1을 추가해주기(서로 견제)

둘 중 하나만 켜진다

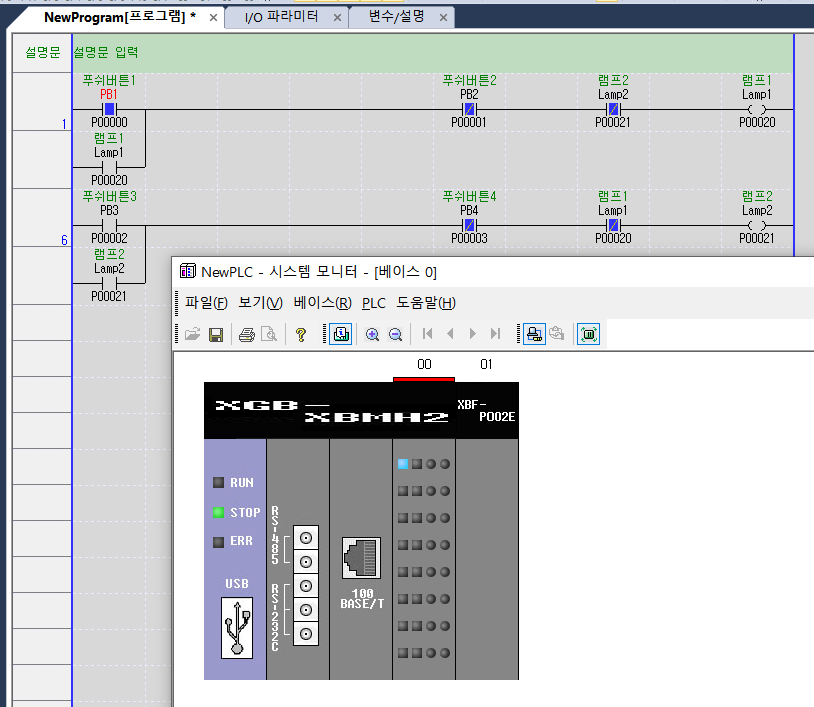

PLC 스탑

스톱 모드로 하면 입력값이 출력이 되지 않는다.(버튼 눌러도 무반응)

안켜진다



타이머

t0 타이머를 5초후에 키겠다(TON)

T0000 위에 숫자가 올라감

50이 되면(5초가 지나면) 두번째 램프도 켜짐



메뉴얼 보기

명령어가 엄청 많기 때문에 메뉴얼을 보고 파악할 수 있어야 한다.

카운터의 CTU로 연습해보자.



카운터

메뉴얼의 카운터 설명

사용할 CTU 설명

카운터는 펄스가 상승할때만 카운트 된다.(쭉 누르고 있는다고 계속 카운트 되지 않는다.)

CTU + 카운트명 + 카운터최대치



푸쉬버튼 생성

버튼 누른 순간만 입력

카운트가 10이 되면(10번 클릭하면) 램프에 불이 들어온다. PB6은 리셋버튼이다

PB6을 눌러 초기화 된 모습



자동으로 카운트하기

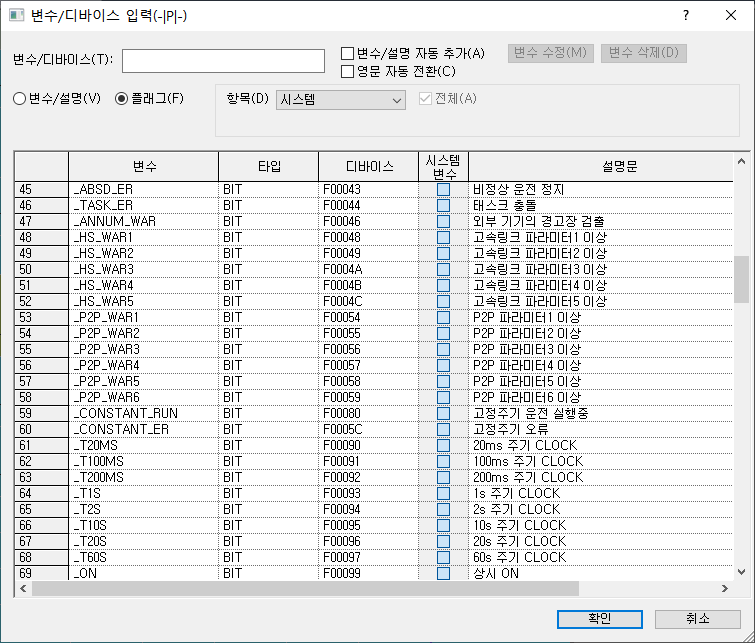

sF1(플래그 : 이미 메모리에 정해져있는 것)

앞에서 쓴 PB5를 열린접점으로 하고 켜놓는다. 그러면 F91이 깜박일때마다 카운트가 올라간다.





공장 구성



공장 로직

20220117_145011_Trim.mp4

16.19MB

작동 영상 - 색 선별하여 하얀색 블럭에는 주사위를 넣고 쌓아둔다





공장이랑 PLC 연결

PLC로부터 열기

이더넷으로 설정

아이피 입력

연결 완료



프로젝트 저장은 필수(연결 끊겨도 괜찮도록)

만약 변경 사항을 알아야 할 경우엔 온라인 - PLC와 비교를 통해 알 수 있다.

램프 깜박이게 만들기

접점 찾기

1. 시스템 모니터를 보며 찾기(반응하는 것)

2. 기기 도면에서 찾기

3. 비상정지랑 램프 번호 찾기

짜보기



주의! PLC에 프로그래밍한 내용 쓰기할 때 네트워크 구성 체크 해제 해야한다!

복구하는 법

이더넷 말고 미니 usb로 연걸해(노트북엔 usb)

네트워크 설정을 다시 해준다.



2축 로봇팔 제어

2축 로봇은 CNC라 할 수도 있음

6축 로봇은 굉장히 복잡해서 따로 프로그램을 짜는 회사가 있음(보통 외국 회사)

이번에 제어할 로봇팔은 2축 스탭핑 모터를 사용

도구 - 위치제어

명령축 : 명령을 내릴 축 선택(2축 모터인 경우 1축, 2축)

원점 복귀 : 원점 복귀 시킴

에러 리셋 : 에러를 리셋 시킴

축 위치 조정 : << >>는 빠르게, <>는 천천히, ll는 일시정지

정보 확인 가능 : 에러 정보 등 확인 가능



---

느낀 점

실제 기기를 손으로 만지며 하니까 재밌었다.

확실히 저번에 배운 회로도가 그대로 레더도에 들어가서 이해가 어렵진 않았다.

실시간으로 조종하는 대로 눈에 보이는 게 참 매력적인 수업이었다.
